C101 / C102
Guía para pedir la bomba
TU - C102 - 25 - R - M - 2
Modelo
- C101 — Montaje en eje de transmisión (remoto)
- C102 — Montaje directo PTO
Engranaje y ancho
- 20 — 2.0", 5.1 in³/rev
- 25 — 2.5", 6.4 in³/rev
Rotación
- R — Horaria (CW)
- L — Antihoraria (CCW), solo en diseño C102
Accionamiento
- M — Manual
- A — Por aire
Instalación
- 2 — Instalación de 2 líneas
- 3 — Instalación de 3 líneas
| Datos técnicos | ||||
|---|---|---|---|---|
| Serie del modelo | Presión máxima (psi) | GPM a 1.800 RPM | Velocidad máxima (RPM) | |
| 2" | 2.5" | |||
| C101 | 2,500* | 39 | 48 | 2,400 |
| C102 | 2,500* | 39 | 48 | 2,400 |
* Ajuste de fábrica.
*Todos los nombres de fabricantes y números de parte se usan solo como referencia.

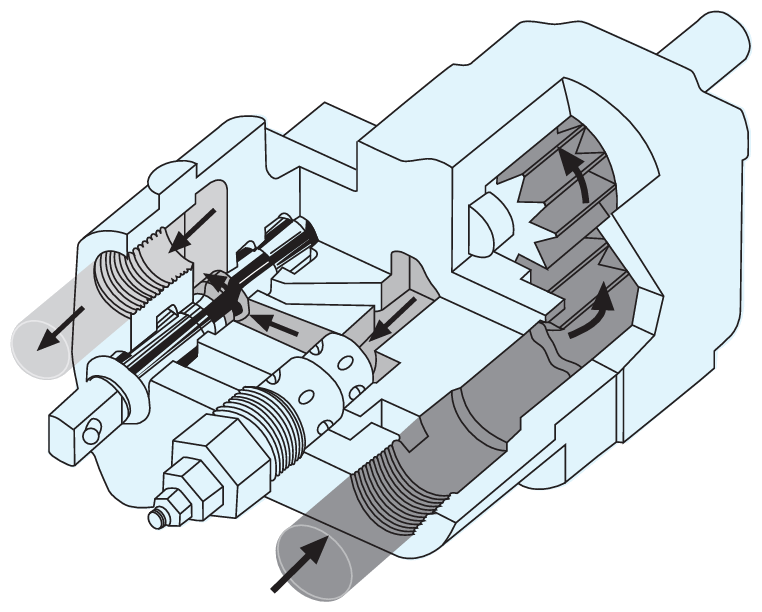

Instalación de 2 líneas
Una línea al cilindro y una línea al depósito. Solo para operación intermitente.
Para operación intermitente.

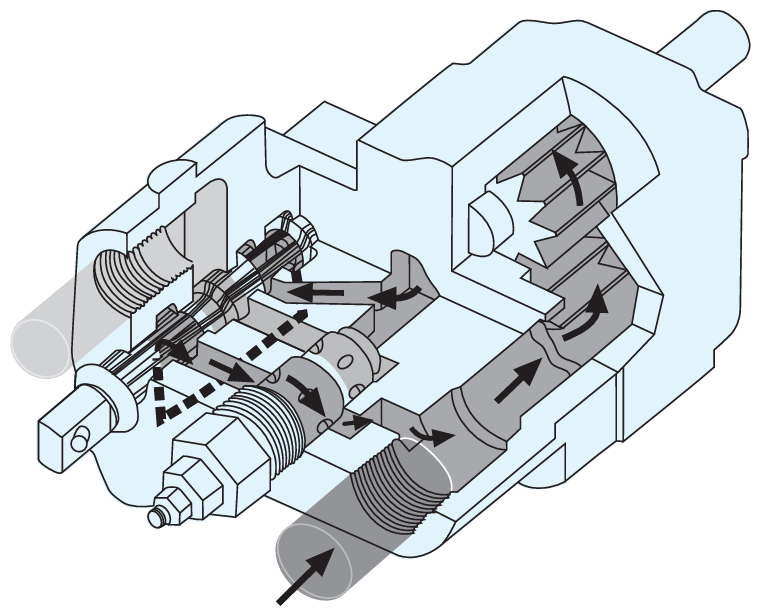

El aceite recircula internamente.
El aceite se dirige por el puerto de trabajo para elevar el cilindro.

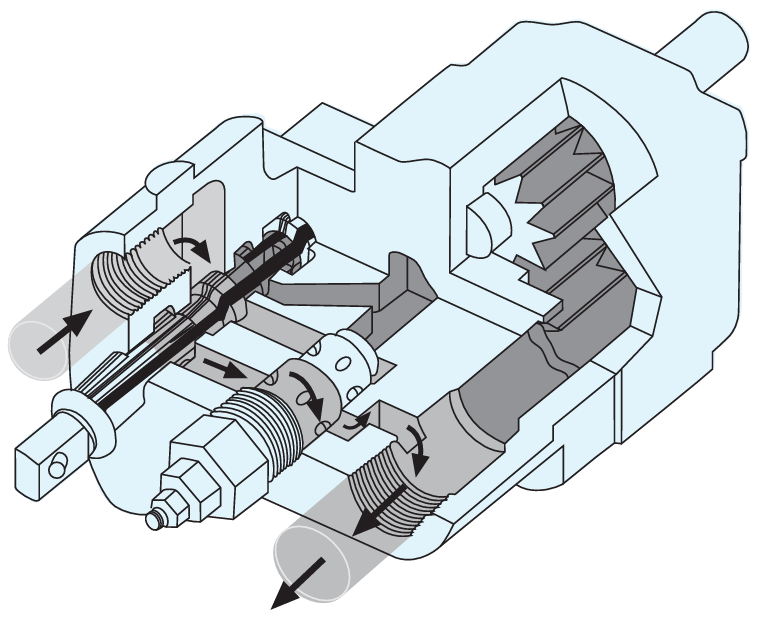

El aceite fluye desde el cilindro a través de la válvula de alivio para regresar al tanque.

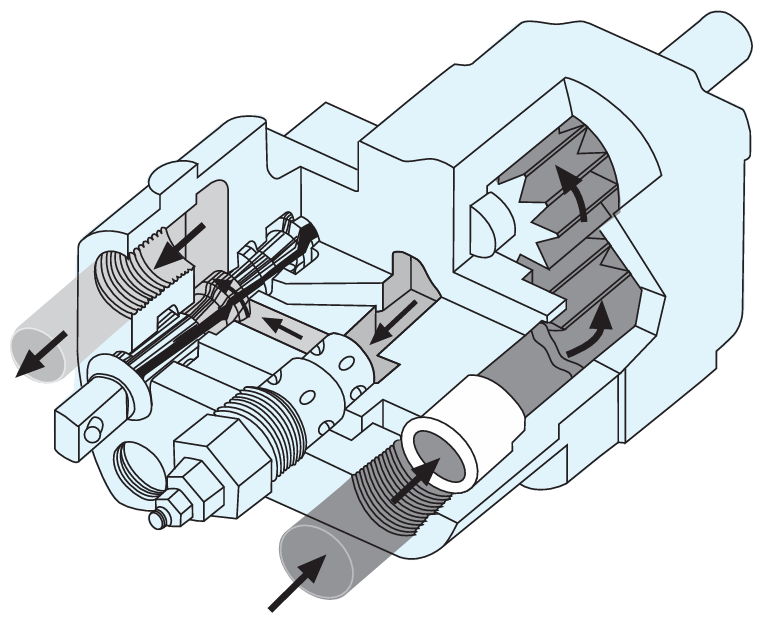

Instalación de 3 líneas
Una línea al cilindro y dos líneas al depósito. Para operación continua o intermitente.
Para operación continua o intermitente.

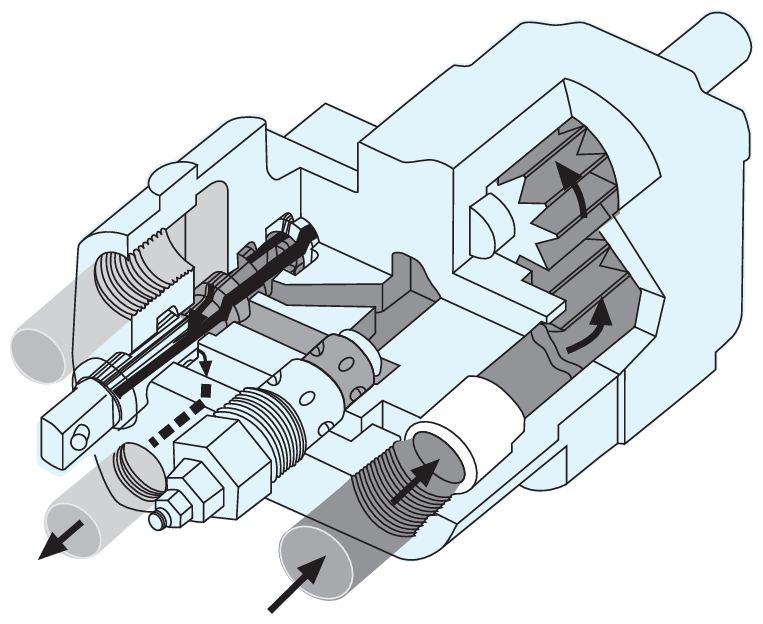

El aceite circula a través de la bomba y regresa al tanque.
El aceite se dirige por el puerto de trabajo para elevar el cilindro.

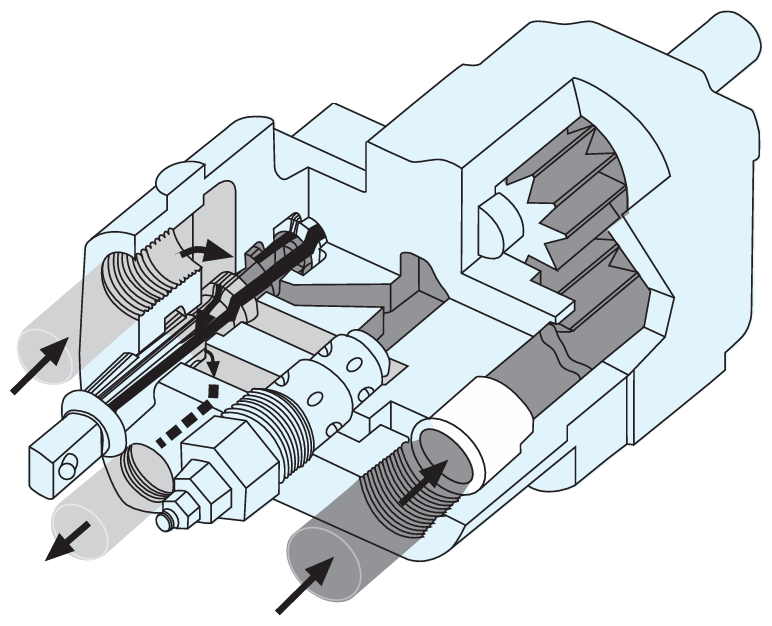

El aceite fluye desde el cilindro, a través del puerto inferior, y regresa al tanque.
| C101 | ||
|---|---|---|
| Ancho del engranaje | 2.0" | 2.5" |
| Peso (lb) | 66 | 69 |
| C102 | ||
|---|---|---|
| Ancho del engranaje | 2.0" | 2.5" |
| Peso (lb) | 68 | 71 |
Instrucciones de instalación del cambio de aire
- El cambio de aire se monta en la bomba de volteo WF C101/C102 en lugar de la tapa extrema del retén.
- Prepare el área de trabajo y asegure un entorno limpio para el armado y desarmado de la válvula de carrete de la bomba de volteo.
Preparación del carrete de la bomba/válvula para instalar el kit de cambio de aire
- Retire el anillo de retención y la arandela del carrete de la válvula.
- Retire la tapa del retén, el resorte y la bola de la tapa extrema de la válvula.
- Retire los cuatro (4) tornillos y deslice la tapa del retén fuera del carrete.
NO RETIRE EL ANILLO «O» DEL CUERPO DE LA VÁLVULA
Instalación del kit de cambio de aire
- Retire la tapa retenedora.
- Retire el anillo de retención / retenedor del resorte / resorte / arandela.
- Deslice el conjunto del pistón fuera del cuerpo del cilindro.
- Retire el tornillo prisionero del conjunto del pistón con una llave hexagonal de ¼".
- Engrase y deslice la tapa retenedora sobre el carrete de la válvula, con la cara plana de la tapa hacia el cuerpo del carrete.
- Arme el anillo de retención / retenedor del resorte / resorte / arandela en el pistón.
- Deslice el pistón sobre el carrete de la válvula, alinéelo e inserte el tornillo prisionero que fija el pistón al carrete.
- Engrase el pistón y los anillos «O».
- Deslice el cuerpo del cilindro sobre el conjunto del pistón, cuidando de no dañar los anillos «O».
- Asegure el conjunto con los 4 tornillos suministrados.
Bombas hidráulicas C101 y C102 para volquetas y camiones de levante
Las bombas hidráulicas C101 y C102 son bombas de engranajes utilizadas en sistemas hidráulicos de volteo y levante para camiones, incluyendo volquetas, volquetes, camiones de volteo, camiones con caja basculante y camiones con tolva.
Technical Union ofrece bombas de engranajes C101 y C102 en diferentes configuraciones para aplicaciones hidráulicas que requieren el caudal y la presión adecuados para accionar sistemas de elevación y volteo.
Bombas C101 y C102 para camiones de volteo y levante
Las bombas de engranajes C101 y C102 son una solución para sistemas hidráulicos utilizados en aplicaciones de descarga y elevación. Pueden utilizarse en:
- Camiones volquete y volquetas
- Camiones de volteo
- Camiones de levante
- Camiones con caja basculante
- Camiones con tolva
- Sistemas hidráulicos de volteo
- Equipos de transporte y manejo de materiales
- Aplicaciones hidráulicas móviles
Si necesita una bomba para camión de levante, una bomba para camión volquete, una bomba para camión de volteo, una bomba para camión tolva o una bomba hidráulica para volqueta, podemos ayudarle a seleccionar la configuración C101 o C102 adecuada para su sistema.
Bomba hidráulica C101 y bomba hidráulica C102
La gama incluye diferentes configuraciones de bombas C101 y C102, con opciones de desplazamiento y montaje para adaptarse a diferentes sistemas hidráulicos.
La selección de la bomba debe considerar factores como:
- Desplazamiento
- Caudal requerido
- Presión de operación
- Velocidad de rotación (RPM)
- Sentido de rotación
- Tipo y tamaño de eje
- Conexiones hidráulicas
- Configuración de montaje
Consulte las especificaciones de cada modelo para determinar qué bomba C101 o C102 corresponde a los requisitos de su aplicación.
Reemplazo de bombas Parker C101 y C102
Si está buscando un reemplazo para una bomba Parker, una bomba equivalente a Parker, un reemplazo Parker C101, un reemplazo Parker C102 o una alternativa para una bomba hidráulica Parker instalada en un camión, podemos revisar los requisitos de su aplicación.
Las bombas C101 y C102 pueden ser consideradas cuando el objetivo es encontrar una bomba de reemplazo o equivalente para una bomba existente. Si actualmente utiliza una bomba Parker u otra marca, envíenos el número de parte y las especificaciones de la bomba instalada para determinar qué configuración C101 o C102 puede ser adecuada.
Podemos revisar referencias como C101D, C101D-20, C101D-25, C101D-2.5, C102D, C102D-20, C102D-25 y C102D-2.5.
Para confirmar el reemplazo adecuado, recomendamos proporcionar el número de parte, fotografías de la bomba y, cuando estén disponibles, los datos de GPM, PSI, RPM, rotación, eje, conexiones y montaje.
Bombas de engranajes para volqueta, volquete y camión de volteo
Las bombas hidráulicas de engranajes C101/C102 pueden utilizarse para proporcionar flujo hidráulico a los sistemas de elevación de cajas y tolvas. En una aplicación de volteo, la bomba suministra aceite hidráulico al circuito que acciona el cilindro utilizado para elevar la caja del camión.
Por esta razón, la selección correcta de la bomba es importante para obtener el caudal y la presión necesarios para la aplicación.
Si está buscando una bomba de engranajes para volqueta, una bomba de engranajes para camión volquete, una bomba de engranajes para camión de levante, una bomba hidráulica Parker para volqueta o una bomba de volteo Parker, podemos revisar la bomba existente y determinar la configuración C101/C102 apropiada para su aplicación.
Reemplazo y equivalente de bomba C101/C102
Si necesita un reemplazo de bomba C101, reemplazo de bomba C102, bomba equivalente C101, bomba equivalente C102 o un reemplazo de bomba Parker, podemos ayudarle a identificar una solución compatible.
Si tiene una bomba Parker instalada actualmente, no seleccione el reemplazo únicamente por la marca o por la apariencia exterior. Es importante comparar el desplazamiento, caudal, presión, RPM, rotación, eje, conexiones y montaje para asegurar que la nueva bomba sea adecuada para el sistema.
¿Necesita reemplazar su bomba hidráulica?
Si necesita reemplazar una bomba existente, puede enviarnos:
- Número de parte de la bomba
- Marca y modelo de la bomba instalada
- Fotografías de la bomba
- Desplazamiento o caudal
- Presión de operación
- RPM
- Tipo de eje
- Tipo de conexiones
- Aplicación del camión o equipo
Con esta información podemos revisar los requisitos y determinar si una bomba C101 o C102 puede ser una solución adecuada para su aplicación.
Solicite una cotización para su bomba C101/C102 indicando el número de parte y los requisitos de su sistema hidráulico.
